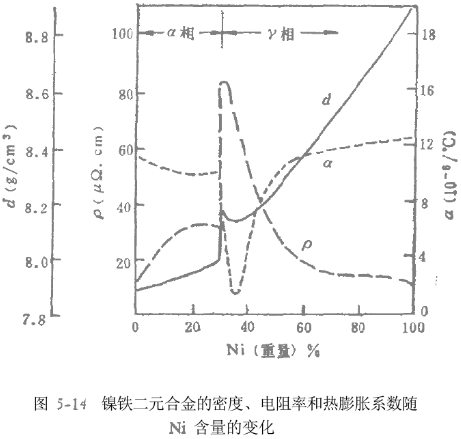

圖5—13是鎳鐵二元合金的相圖。從相圖能夠看出，含鎳量從30奔到100％的鎳鐵合金在室溫下是由單一的面心立方構(gòu)造的相所構(gòu)成。

   在合金含鎳量小于30妊時(shí)，7相在較低溫度下可經(jīng)過(guò)馬氏體相變改動(dòng)為體心立方的。相，這種構(gòu)造改動(dòng)有顯著的熱滯景象，即升溫的改動(dòng)溫度和降溫時(shí)的改動(dòng)溫度不相重合。成分為叭Fe鄰近的鎳鐵合金在500土5紀(jì)以下會(huì)發(fā)作無(wú)序相到有序相的改動(dòng)。長(zhǎng)程有序相的呈現(xiàn)和操控對(duì)合金磁性的影響很大。一般，經(jīng)過(guò)在有序相范國(guó)內(nèi)改動(dòng)等溫處理溫度和冷卻速率，就可有效地改動(dòng)磁晶各向異性常數(shù)KI，進(jìn)而到達(dá)改動(dòng)磁導(dǎo)率的目的。
別的，在二元臺(tái)金中假如增加Mo，Cr，cu，V一類元素，能夠減慢從無(wú)序相到有序相改動(dòng)的進(jìn)程，因此，最終可下降合金中的長(zhǎng)程有序度3AD果增加Mn，5i2Ge等元素，則可使合金的長(zhǎng)程有序度簡(jiǎn)直堅(jiān)持不變。
